圓孔型測試卡JJF2043-2023
圓孔型測試卡JJF2043-2023
實體廠家，非標訂制，一件起訂，134-7367-2973 微信同號
以下圖片和參數，僅供參考?。。「嘣斍椋?qǐng)咨詢：134-7367-2973 微信同號
圓孔卡：滿足《工業用 X 射線 CT 裝置校準規范》JJF 2043-2023 校準規范的要求。
圓孔型測試卡用圓孔型測試卡測試空間分辨力。圓孔型測試卡的制作也可以根據供需雙方協商決定。圓孔型測試卡是在高密度的圓柱形基體[鋼(例如 Q235)、鋁(如 3003)，

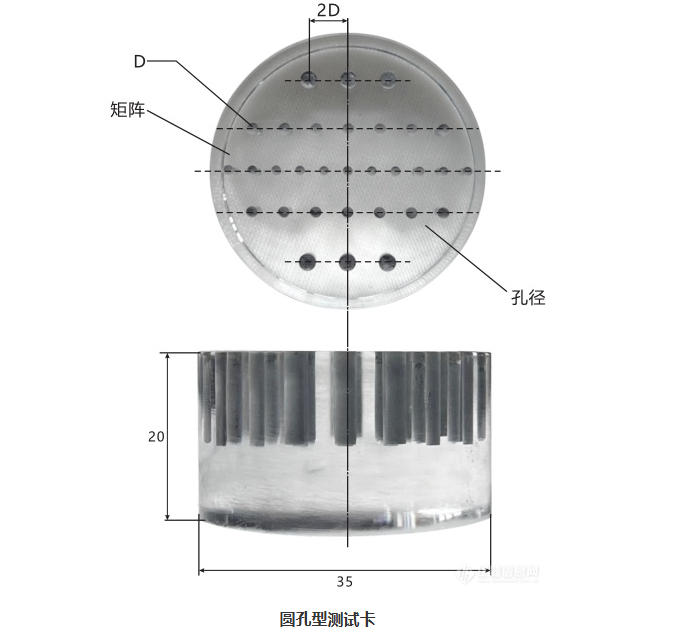

塑料(如PMMA)等]上 , 加工一系列直徑不同的圓形孔 , 其加工誤差應小于1%，孔成行狀排列。其基本結構如圖所示。圓孔型測試卡的直徑可以根據具體情況設計 。
厚度 H 一般為 20 mm 左右。單位：mm
滿足《工業用 X 射線 CT 裝置校準規范》JJF 2043-2023 校準規范的要求。
