X射線狹縫相機使用說明

一、說明:

X射線機焦點尺寸與成像的清楚度相關，所以狹縫法丈量 X射線機的焦點有特別重要的意義。X射線管焦點以細小焦點為主，使用膠片法進行丈量是一種經典方法。

二、使用步驟:

1.在暗室中將膠片放入 X射線暗盒。

2.翻開X射線機，調到拍片狀態。

3.設置管電壓，管電流，及曝光時間。不用增感屏?xí)r，介紹曝光條件:75Kv，400mS，400mA;使用增感屏?xí)r，介紹曝光條件:75Kv，20mS, 100mA

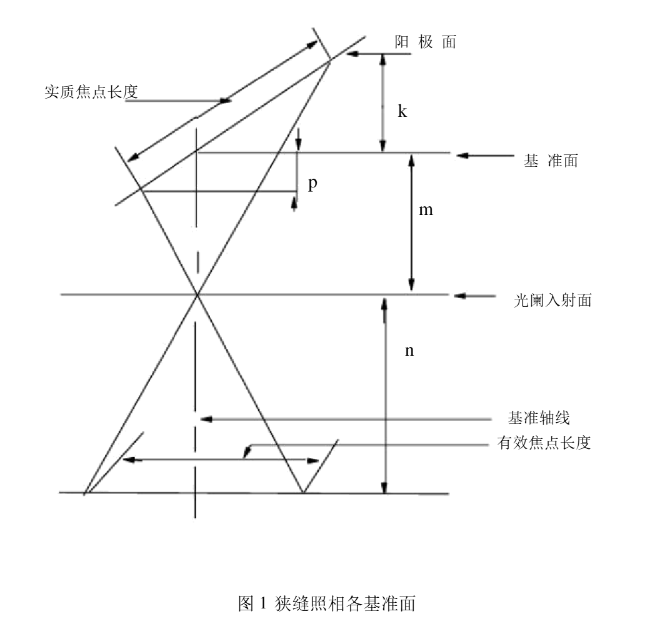

4.依據放大倍率來調整高度，如圖1放大倍率K=n/m。放大倍率的選擇依據表 1。

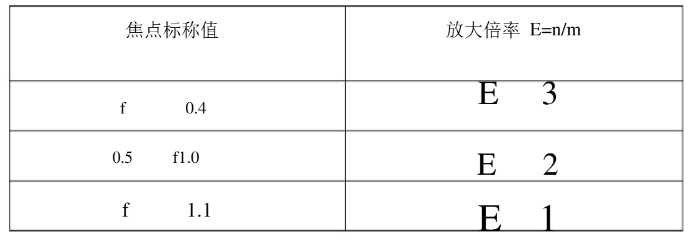

表1:X射線狹縫照相的放大倍率

使用大焦點照耀時，焦點標稱值為2.0(焦點尺寸2.60mm 3.70mm)，建議使用放大倍率為1;使用小焦點照耀時，焦點標稱值1.0(焦點尺寸1.40mm2.00mm)，建議使用放大1/5倍率為2。

5.將狹縫擱置在X射線機照耀野十字叉絲的中央。

6.進行準直，使圖1中的基準面、闌入射面及膠片所在平面平行。

7.進行照耀。以后將狹縫旋轉90度，調整或許改換膠片再進行照耀。

8.在暗室沖刷膠片，晾干后將圖像掃描，掃描后圖像如圖2。

9.圖像辦理:

    1)焦點尺寸:

      F=m/n.L

     注:L分別為兩個方向膠片圖像的寬度2)更加精準的算法:

A.灰度值刻度，改變管電壓、光電流及曝光時間，進行刻度。

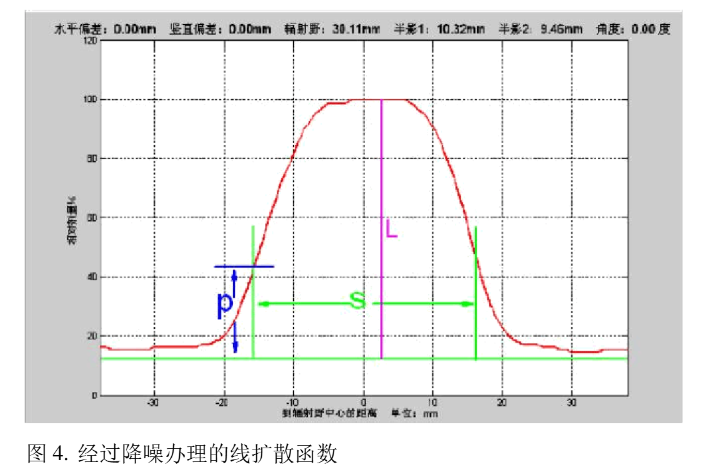

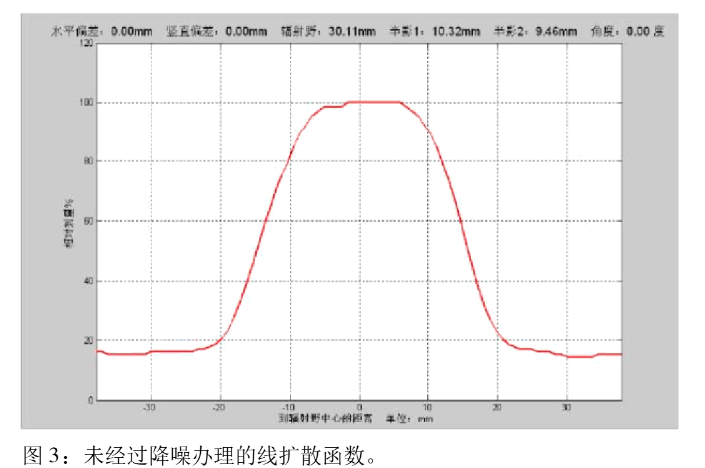

B.采納低通濾波進行去噪辦理。如 3，未經過降噪辦理時，圖2中影像空白處的灰度值不為零，而是灰度值最大值的18%左右，與《中華人民共和國醫藥行業標準IC60336》(后簡稱標準)不符，所以，能夠經過選用空白處的多個像素取均勻，作為圖像的本底扣除，就獲得圖4(表示圖)。依據《標準》上線擴散函數15%峰值的寬度，即P/L=15%，獲得S值，而后除以放大倍率K即可獲得焦點的實質尺寸。

三、注意事項:

1.在擱置狹縫時，狹縫擱置的地點要處在中心，狹縫所在平面與基準面平行。

2.在照耀前后，要保證暗盒沒有空隙，最好用黑色包裝袋封裝。

3.X射線機基準面保持水平。

4.沖刷膠片刻顯影時間起碼 3mins，而定影時間起碼5mins。

5.膠片晾干后掃描過程中，注意不要檫到，若檫到影像地區，會對影像的灰度值有很大影響。
