醫用口腔頜面CBCT檢測模體YY/T 0795—2022
醫用口腔頜面CBCT檢測模體
實體廠家，非標訂制，一件起訂，134-7367-2973 微信同號
以下參數，僅供參考！！！更多詳情，請咨詢：134-7367-2973 微信同號
參考標準：YY/T 0795—2022

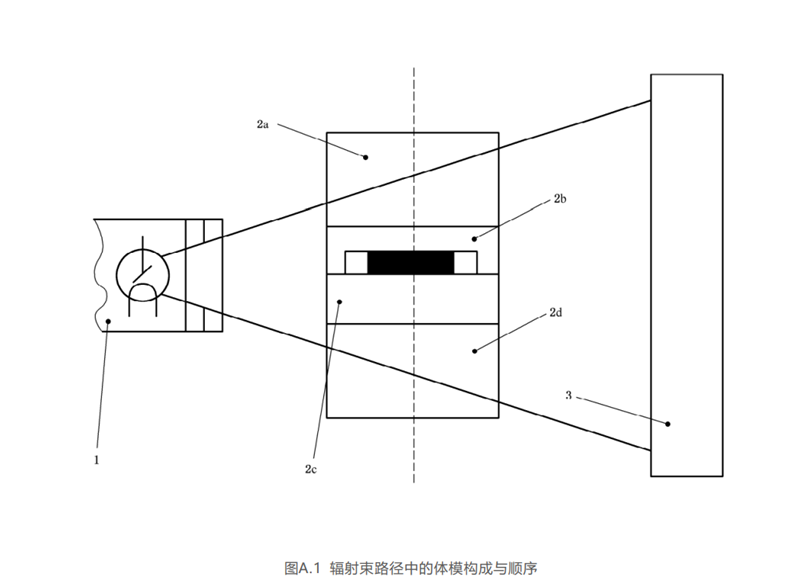

1. 產品介紹與結構A.1. 模體結構 體模由 PMMA、定位輔助裝置、銑槽和附加結構組成。體模采用圓柱形零件，它們層層復合后放人輻射光束路徑中使相關結構成像(參見圖A.1)。

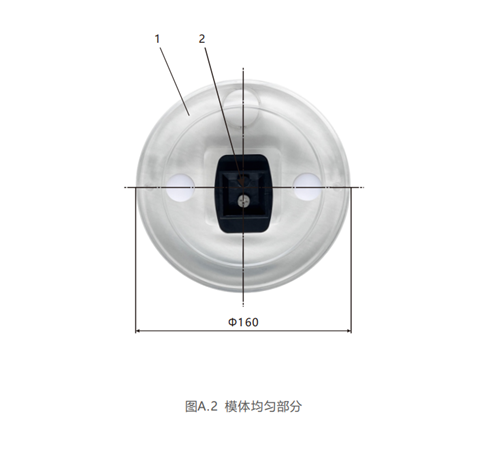

標引序號說明：1——X射線源；2a-2d——體模區域；3——圖像接收器/探測器。圖A.1 輻射束路徑中的體模構成與順序·2·A.2. 均勻性測試結構 圖A.1所示三個體模區域為圓柱形零件，厚度分別是60mm(2a區)、20mm(2c區)和50 mm(2d區)，其全部采用 PMMA 材質，可選配用于定位的銑
槽(參見圖 A.2)。Φ1601 2單位為毫米
標引序號說明：1——PMMA主體；2——用于定位的銑槽。

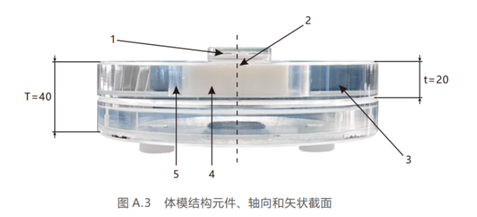

A.3. MTF測試結構 模體其中一個圓柱形零件(圖 A.1 中的 2b區)配備附加結構，即一個低塑性聚氣乙烯(PVC)(1.4 g/cm°)環帶和一個充滿空氣的銑槽。模體結構元件如圖 A.3 所示。單位為毫米
標引序號說明：1——定位輔助(選配)；2——定位輔助(選配)；3——PMMA 主體；4——PVC 環帶；5——空氣。
